全擴散工藝，平板型陶瓷管封裝，中心放大門極結構，雙面冷卻..
全擴散工藝，平板型陶瓷管封裝；
中心放大門極結構，雙面冷卻；
大功率變流器；
交直流電機控制；
交直流開關、相控整流；
有源和無源逆變；
| Type | VDRM VRRM | IT(AV) THS 55℃ | ITSM 10ms | dv/dt | di/dt | IDRM IRRM | IGT | VGT | IH | VTM/ITM | RTH (j-hs) | Tjm | M2 | Outline |
| 25℃ | ||||||||||||||
| V | A | KA | V/μS | A/μS | mA | mA | V | mA | V/A | ℃/W | ℃ | KN | ||
| 100-6500 | 100 | 2.5 | 300 | 100 | 30 | 35-250 | 0.8-2.0 | 20-150 | 2.4/600 | 0.065 | 125 | 5.3-10 | A-1,7 | |

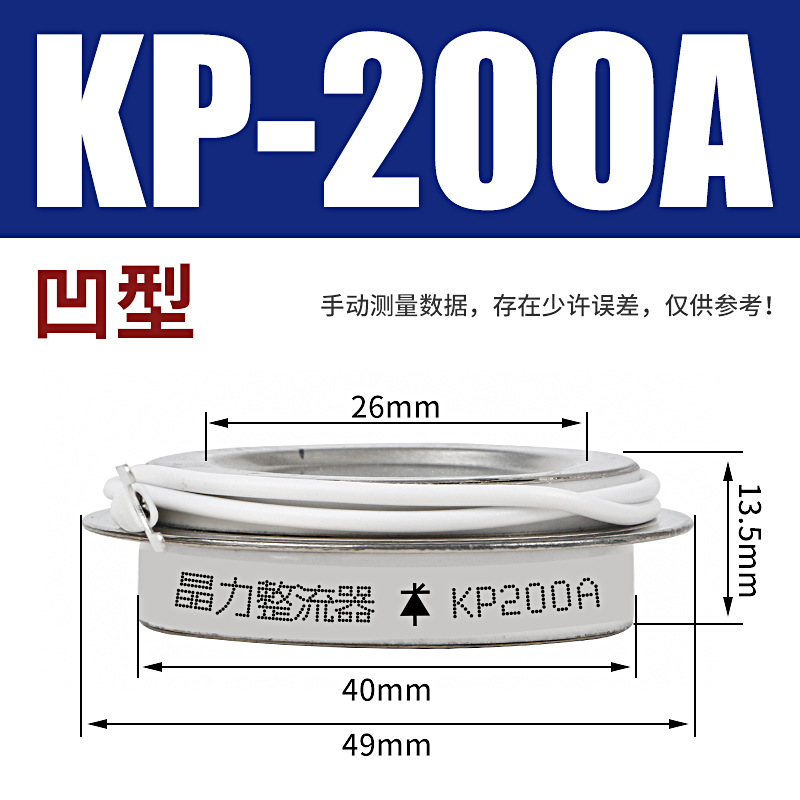

| KP200A | 100-6500 | 200 | 2.5 | 300 | 100 | 30 | 35-250 | 0.8-2.0 | 20-150 | 2.4/600 | 0.065 | 125 | 5.3-10 | A-2,8,12,15 |

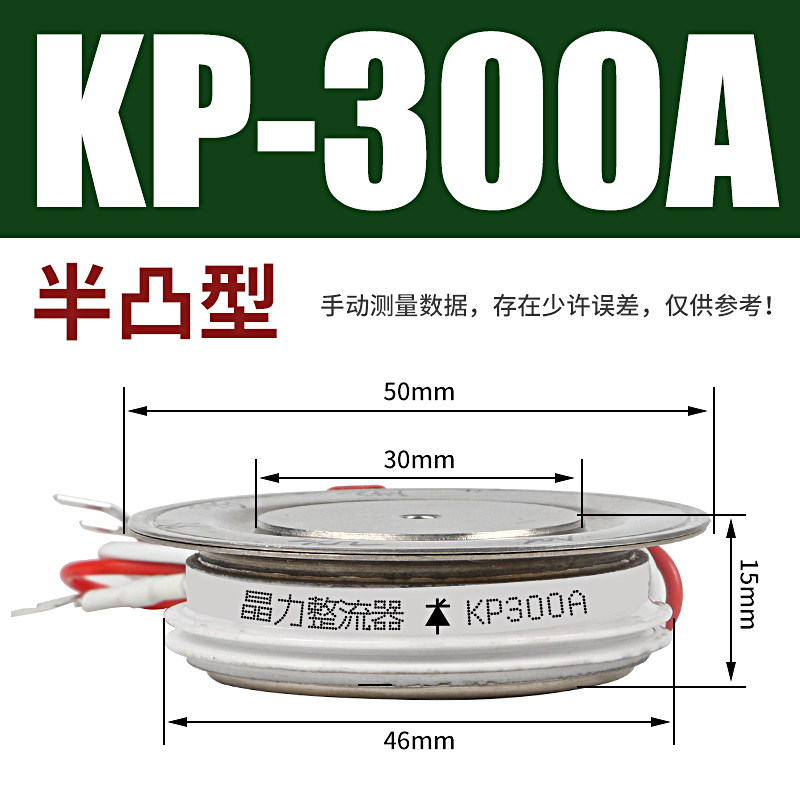

| KP300A | 100-6500 | 300 | 3.8 | 500 | 100 | 30 | 35-250 | 0.8-2.5 | 20-200 | 2.2/900 | 0.055 | 125 | 5.3-10 | A-3,9,16 |
| KP400A | 100-6500 | 400 | 5 | 500 | 100 | 40 | 35-250 | 0.8-2.5 | 20-200 | 2.4/1200 | 0.040 | 125 | 10-20 | A-4,10,13,17,18 |
| KP500A | 100-6500 | 500 | 6.4 | 800 | 100 | 50 | 35-250 | 0.8-2.5 | 20-250 | 2.4/1500 | 0.035 | 125 | 15-20 | A-4,10,13,17,18 |
| KP600A | 100-6500 | 600 | 6.4 | 800 | 100 | 40 | 35-250 | 0.8-2.5 | 20-250 | 1.8/1800 | 0.035 | 125 | 10-20 | A-5,19 |
| KP800A | 100-6500 | 800 | 10 | 1000 | 100 | 50 | 40-300 | 0.8-3.0 | 20-250 | 2.2/2400 | 0.032 | 125 | 15-20 | A-5,19 |
| KP1000A | 100-6500 | 1000 | 13 | 1000 | 150 | 80 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 0.022 | 125 | 21-30 | A-6,11,14,20 |
| KP1200A | 100-6500 | 1200 | 15 | 1000 | 200 | 120 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 0.020 | 125 | 21-30 | A-20,21 |
| KP1500A | 100-6500 | 1500 | 20 | 1000 | 200 | 120 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 0.017 | 125 | 27-34 | A-20,21 |
| KP1800A | 100-6500 | 1800 | 22.5 | 1000 | 200 | 160 | 40-300 | 0.8-3.0 | 20-300 | 2.4/4000 | 0.016 | 125 | 30-40 | A-22,23,24,25 |
| KP2000A | 100-6500 | 2000 | 25 | 1000 | 250 | 200 | 40-300 | 0.8-3.0 | 20-300 | 2.4/4000 | 0.011 | 125 | 35-47 | A-22,23,24,25 |
| KP2500A | 100-6500 | 2500 | 31 | 1000 | 250 | 200 | 40-300 | 0.8-3.0 | 20-300 | 2.4/5000 | 0.011 | 125 | 35-47 | A-22,23,24,25 |

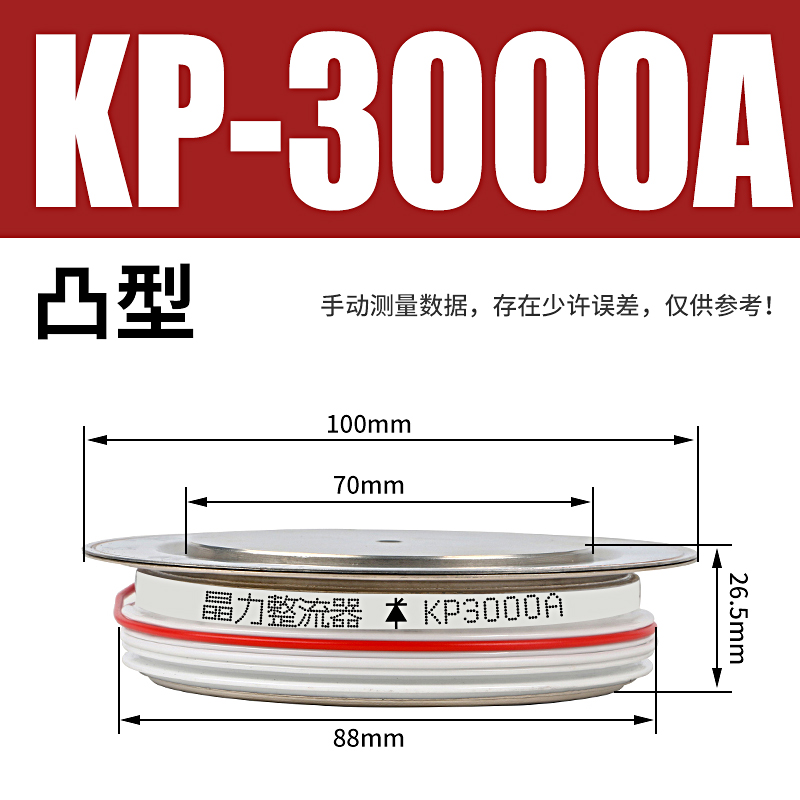

| KP3000A | 100-6500 | 3000 | 38 | 1000 | 250 | 200 | 40-300 | 0.8-3.0 | 20-300 | 2.4/5000 | 0.011 | 125 | 35-47 | A-22,23,24,25 |
| KP3500A | 100-6500 | 3500 | 44 | 1000 | 250 | 250 | 40-300 | 0.8-3.0 | 20-300 | 2.4/5000 | 0.01 | 125 | 70-85 | A-22,23,24,25 |
| KP4000A | 100-6500 | 4000 | 44 | 1000 | 250 | 250 | 40-300 | 0.8-3.0 | 20-300 | 2.4/5000 | 0.01 | 125 | 70-85 | A-22,23,24,25 |
| KP5000A | 100-6500 | 5000 | 44 | 1000 | 250 | 250 | 40-300 | 0.8-3.0 | 20-300 | 2.4/5000 | 0.01 | 125 | 70-85 | A-22,23,24,25 |
說明:
IGT、VGT、IH為25℃測試值，除非另作說明，參數表中其它參數皆為在Tjm下的測試值。
I2t=I2TSM×tw/2:tw=正弦半波電流底寬。在 50Hz，I2t=0.00512TSM(A2S)
當使用在電流為60Hz情況下:ITSM(8.3ms)=ITSM(10M=ms)×1.066，Tj=Tjm I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
Gate lead： white or colorless,cathode lead (if necessary): red門極引線：白色或無色 陰極引線(需要時): 紅色
